PCB四層板布線技巧,如何進行合理的PCB四層板布線呢? ?

文章來源: 智力創電路板     閱讀次數:3356     發表時間:2023-11-11 16:53:59

[導讀]:PCB四層板設計是電子產品開發中不可或缺的一步。正確的布線可以提高電路的穩定性和信號傳輸?shù)乃俣龋瑥亩嵘麄€產品的性能。那么,如何進行合理的PCB四層板布線呢?

PCB四層板設計是電子產品開發中不可或缺的一步。正確的布線可以提高電路的穩定性和信號傳輸?shù)乃俣龋瑥亩嵘麄€產品的性能。那么,如何進行合理的PCB四層板布線呢?

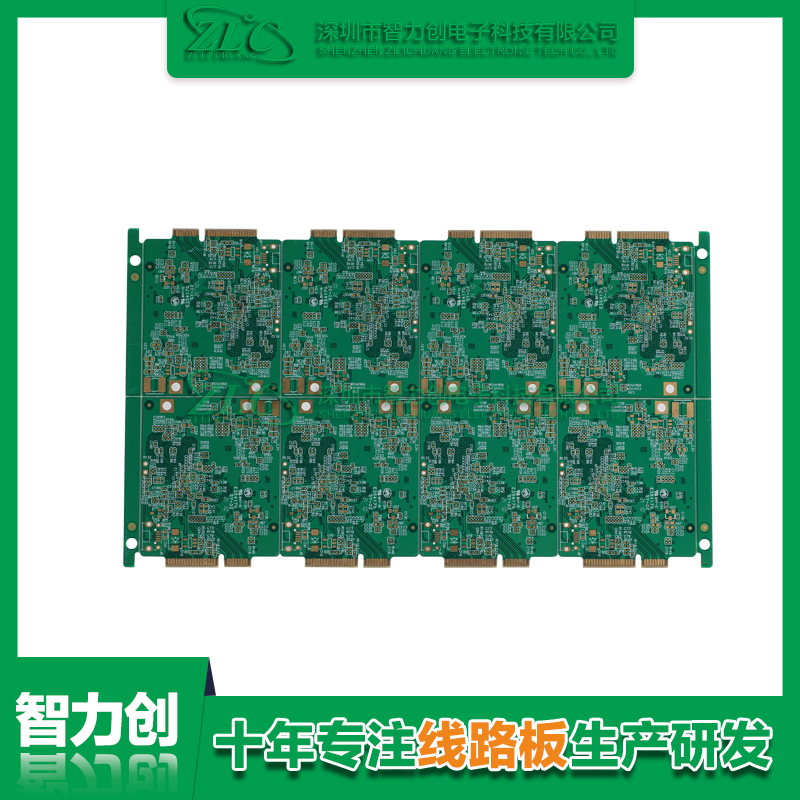

PCB四層線路板

首先,我們需要明確幾個基本原則。

首先是信號與電源分離原則。這意味著信號與電源之間應該盡可能保持距離,以減少互相干擾的可能性。

其次是短、粗、直的原則。信號路徑越短,電阻越小,信號傳輸越快;線寬越粗,電流承載能力越大,對電路的影響越小;線路越直,抗干擾能力越強。

在滿足基本原則的前提下,我們可以采用以下幾種布線方法:


1. 分區布線法:將電路板分成多個區域,每個區域之間有明顯的界限,以便于進行信號分離和隔離。


2. 串聯布線法:將信號按照順序連接起來,形成串聯的結構。這種布線方法適用于信號傳輸?shù)臅r序要求高的電路。


3. 平面布線法:將信號在同一層上平行布線,形成網狀結構。這種布線方法適用于信號頻率較低且復雜度不高的電路。


最后,我們需要注意一些技巧。例如,在進行布線前可以先畫出初步的布線圖,以便于更好地把握整個電路的結構和走向;在進行布線時可以采用縮放、旋轉等工具以適應不同的視角;在進行細節設計時可以采用交錯式布線以減小電磁干擾等。
